簡介
CLT/A型旋風除塵器是CLT型旋風除塵器的一種改進型。其結構特點是具有向下傾斜的螺旋切線型氣體進口，頂板為螺旋型的導向板。導向板的角度越大，壓力損失越小，但除塵效率降低。一般情況下，導向板角度采用8°—20°，CLT/A型旋風除塵器采用15°。由于氣體從切向進入，又有導向板的作用，可消除進入氣體向上流動而形成的小旋渦氣流，減少動能消耗，提高除塵效率。它的另一個特點是筒體細長和錐體較長，而且錐體的錐角較小，能提高除塵效率，但壓力損失也較高。
技術規格

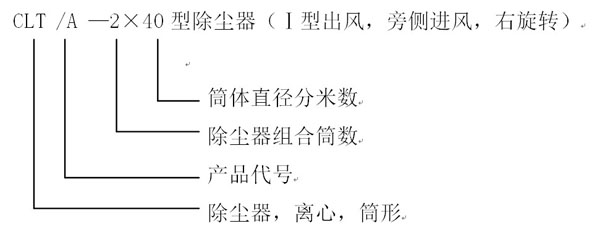

CLT/A型旋風除塵器以筒體直徑為基準，有￠300-￠800mm共11種規格，每隔50mm為一級。按筒體個數分類有單筒、雙筒、三筒、四筒和六筒5種組合。每種組合有兩種排氣型式，一種為水平（旁側）排氣（X型），一般用于負壓操作；一種為上部（正中）排氣（Y型），用于正壓或負壓操作。X型的雙筒組合者，有正中進排氣和旁側進排氣兩種組合型式；單筒和三筒只有旁側進排氣一種型式；四筒和六筒組合只有正中進排氣型式。對于Y型各種組合，可采用X型中任意一種進氣位置。筒體和蝸殼有右旋轉和左旋轉兩種型式。安裝時進排氣可采用90°旋轉的不同方向裝配。排灰裝置單筒組合配用圓錐式閃動閥，其他四種組合配用回轉下料器。法蘭墊片根據不同工作氣體溫度選取，在溫度大于60℃時用石棉橡膠墊片，小于60℃時可用橡皮墊片。組裝完畢后，應做不小于3000Pa 的氣壓試驗，以保證氣密不漏風。
